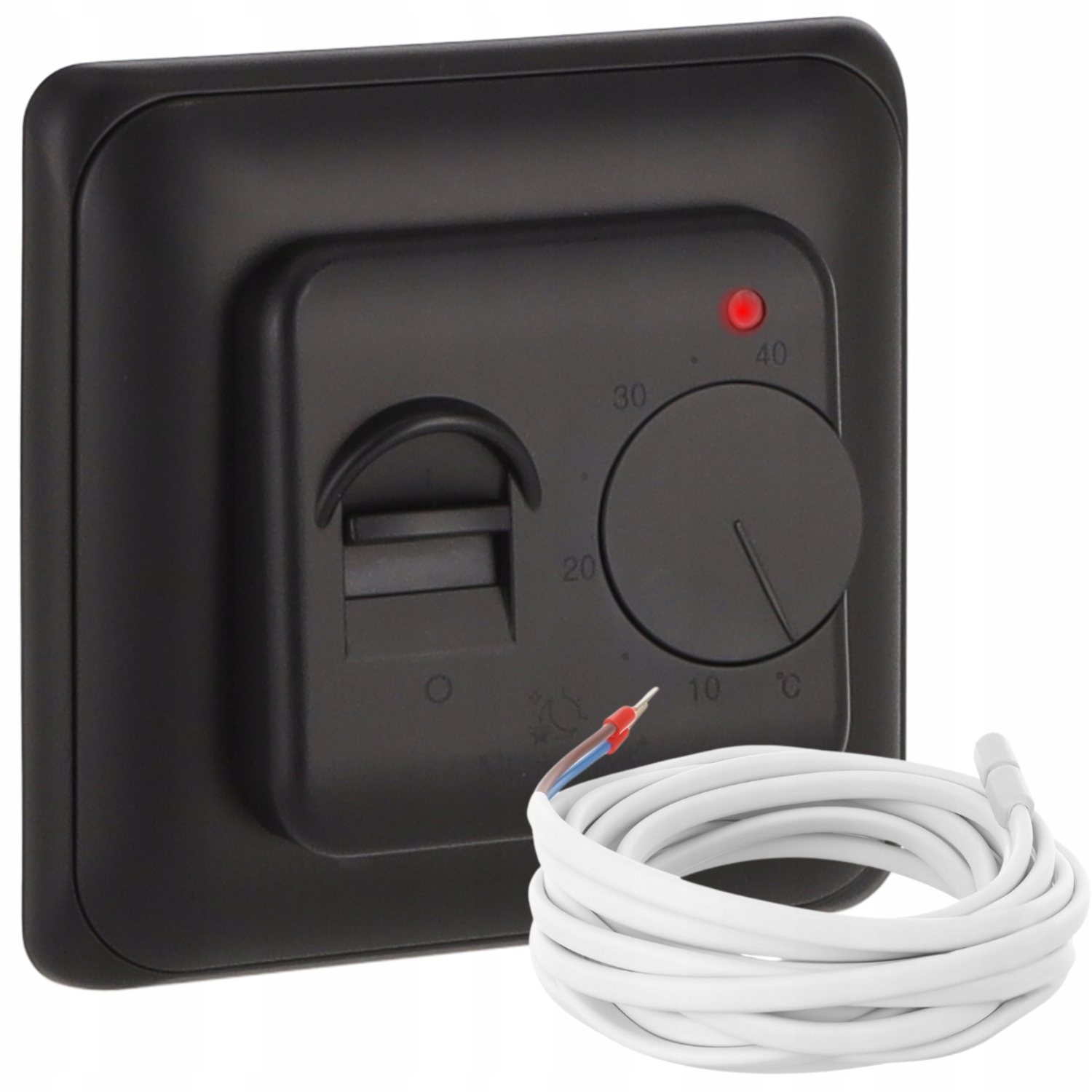

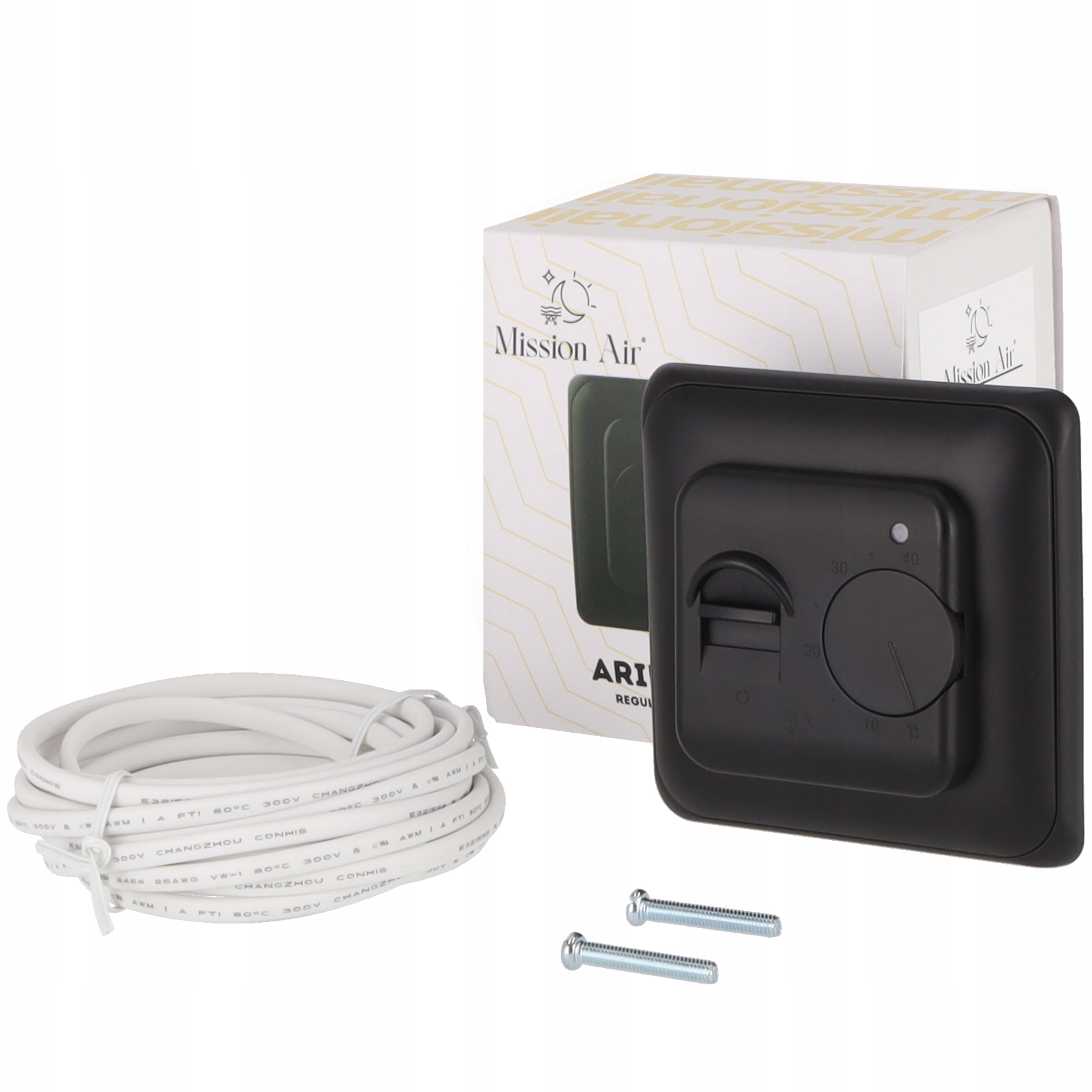

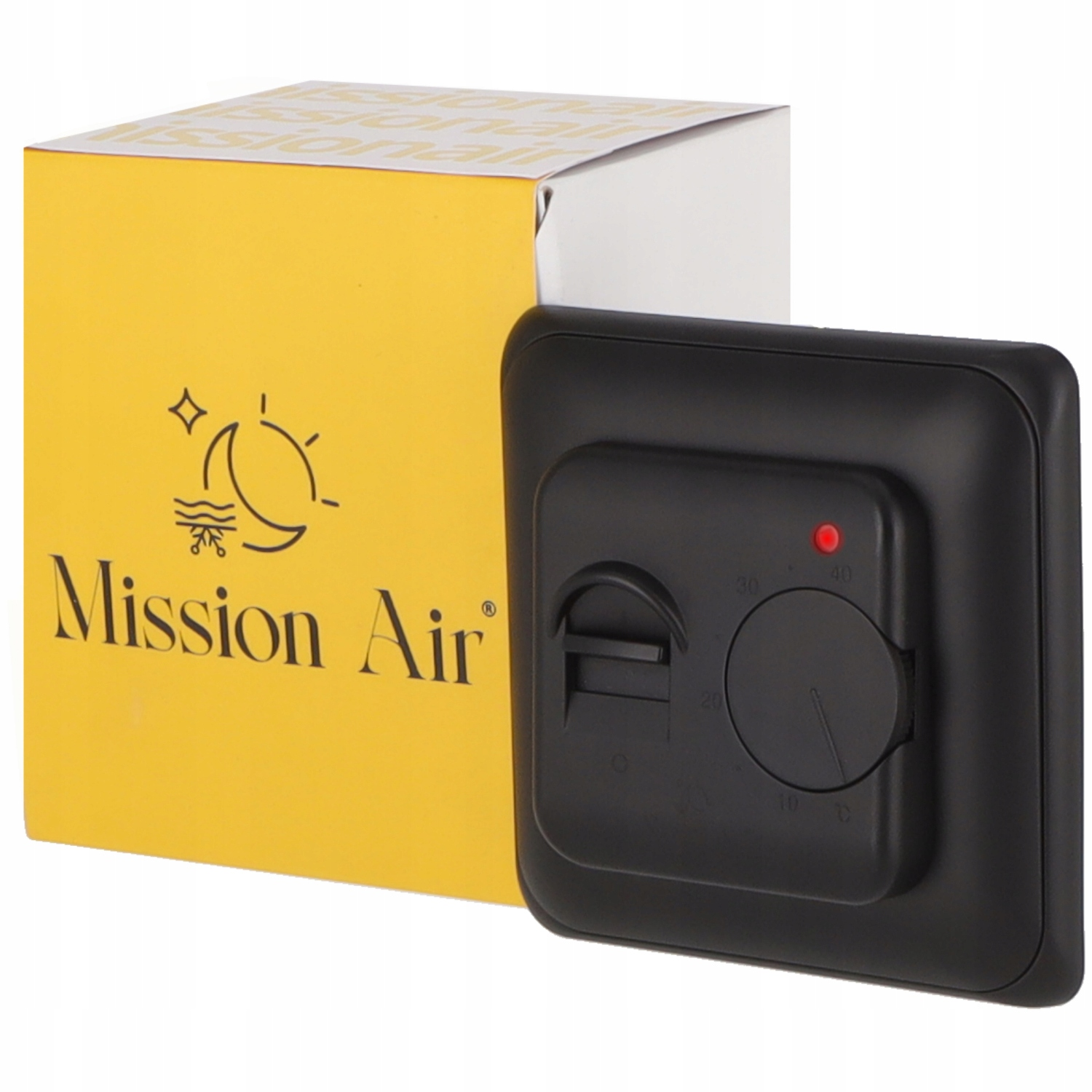

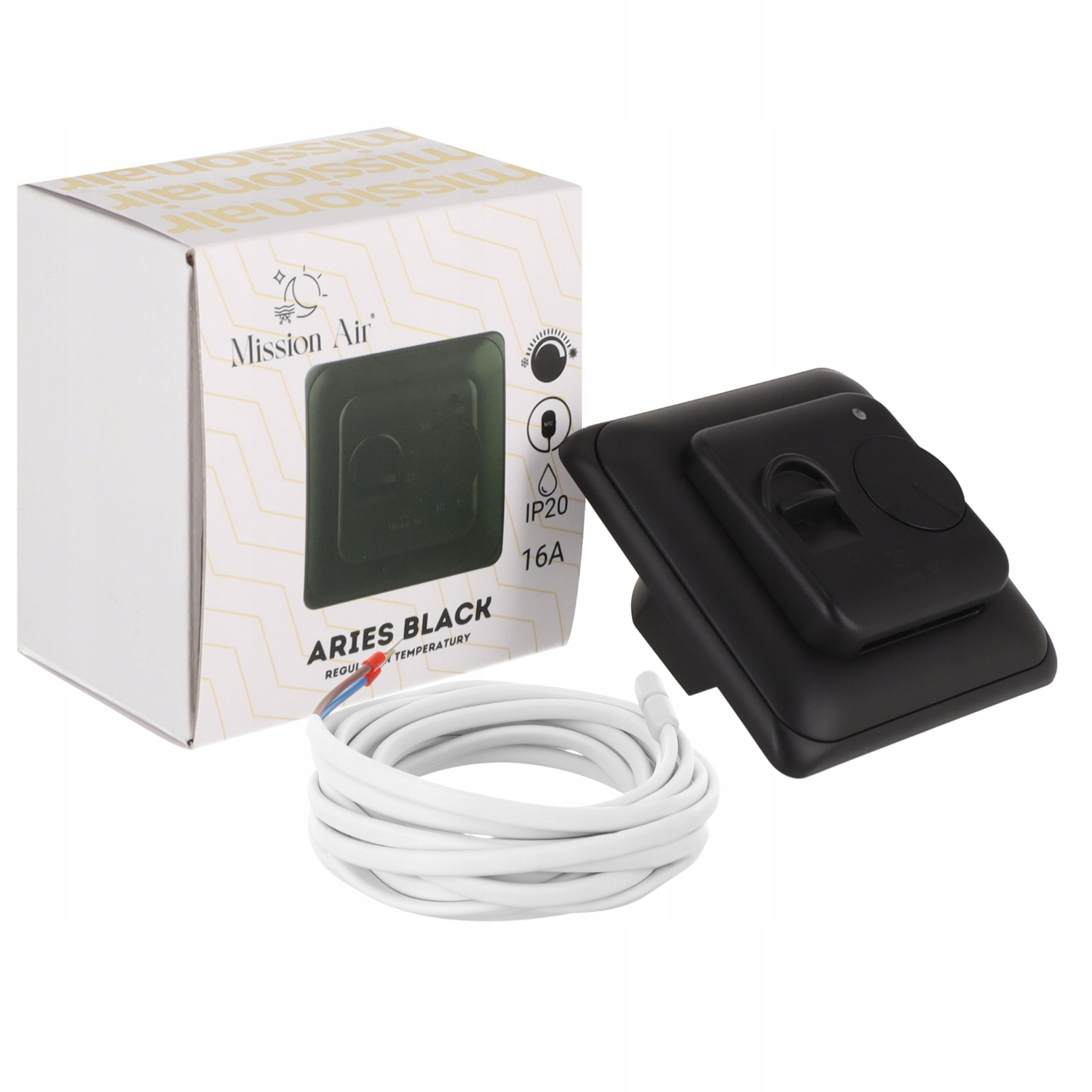

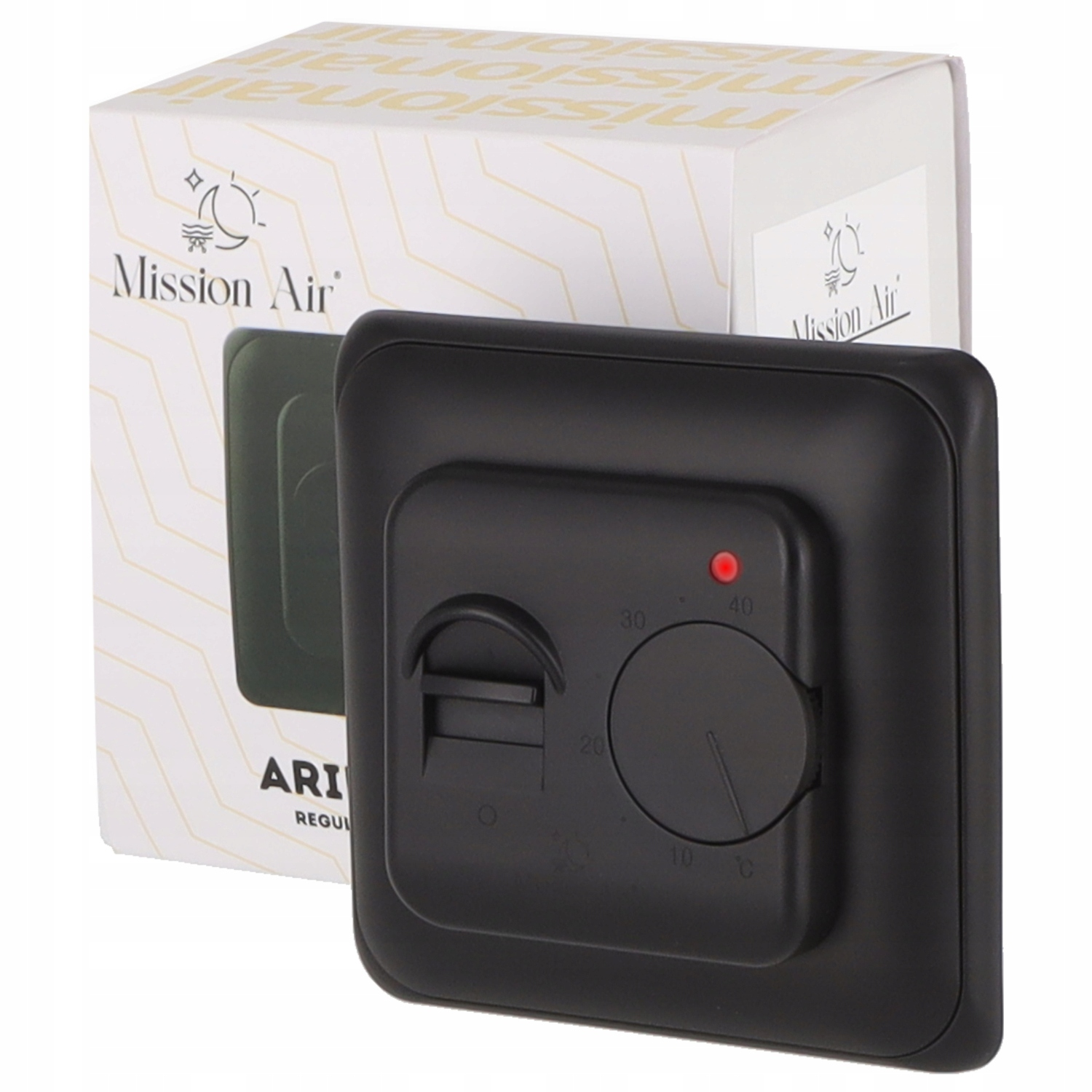

Czujnik temperatury MISSION AIR ARIES manualny 16A + czujnik podłogowy Czarny

Manualny regulator temperatury pokojowej przeznaczony jest do sterowania elektrycznymi systemami ogrzewania podłogowego oraz innymi odbiornikami grzewczymi. Urządzenie montuje się podtynkowo w standardowej puszce instalacyjnej 60 mm. Sterowanie odbywa się za pomocą pokrętła z płynną regulacją temperatury oraz przełącznika włącz/wyłącz.

• Maksymalne obciążenie wyjścia 16 A / 3680 W
• Regulacja temperatury podłogi w zakresie od 5 do 40 °C
• Współpraca z czujnikiem podłogowym NTC 10 kΩ
• Sygnalizacja pracy ogrzewania diodą LED
• Podtynkowy montaż w puszce instalacyjnej 60 mm

Przeznaczenie i zastosowanie

Regulator przeznaczony jest do sterowania temperaturą w pomieszczeniach z elektrycznym ogrzewaniem podłogowym lub innymi odbiornikami grzewczymi zasilanymi z sieci 230 V. Urządzenie zapewnia utrzymanie zadanej temperatury poprzez załączanie i wyłączanie obwodu grzewczego na podstawie odczytu z czujnika podłogowego. Sprawdza się w instalacjach grzewczych w domach jednorodzinnych, mieszkaniach oraz obiektach użytkowych.

Parametry pracy

Regulator umożliwia ustawienie temperatury podłogi w zakresie od 5 do 40 °C, co pozwala na dostosowanie komfortu cieplnego do wymagań użytkownika. Maksymalne obciążenie wyjścia wynosi 16 A, co odpowiada mocy 3680 W przy napięciu 230 V AC. Histereza regulacji na poziomie 0,5 °C ogranicza częstotliwość załączeń, zapewniając stabilną pracę systemu.

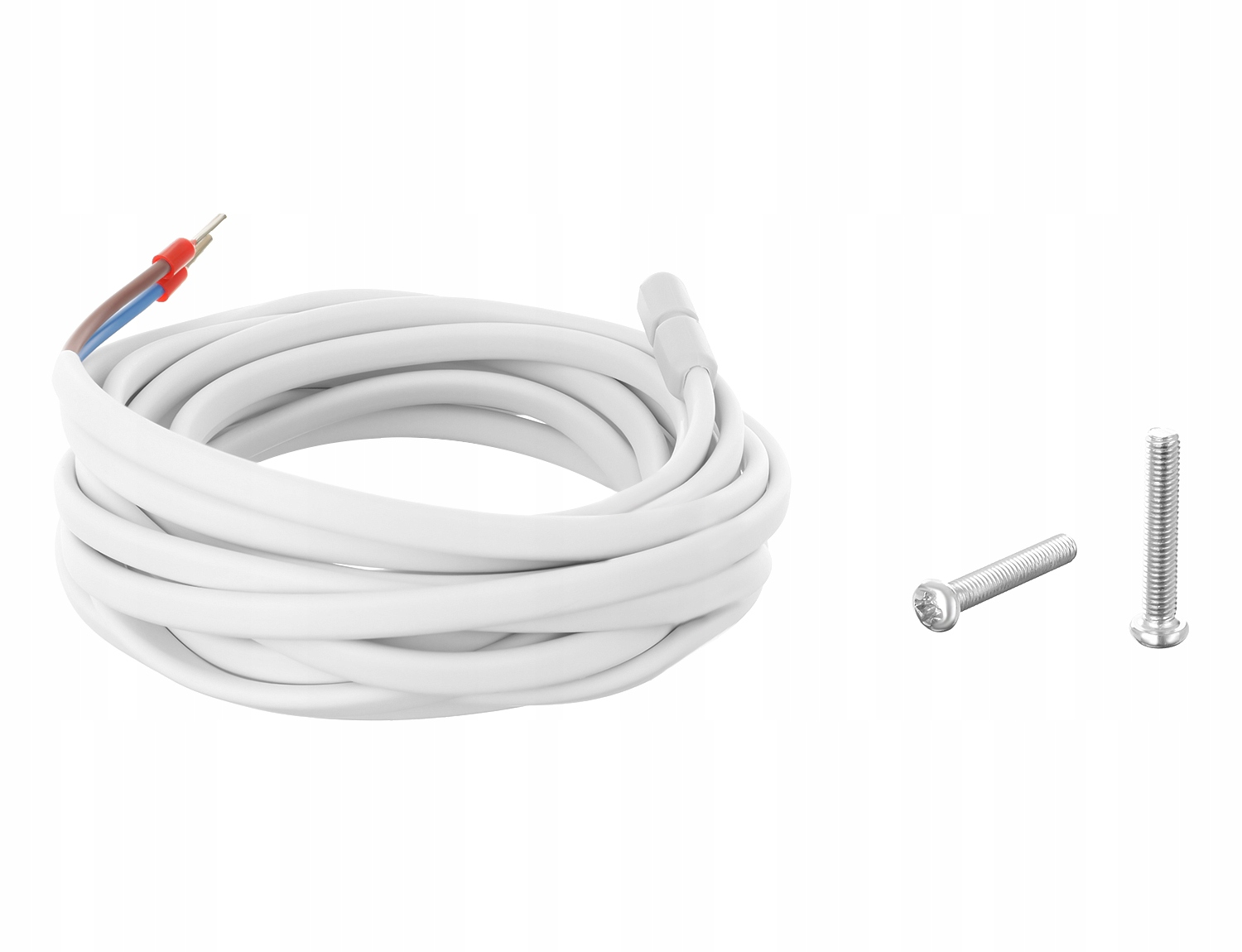

Czujnik temperatury

W zestawie znajduje się czujnik podłogowy NTC o rezystancji 10 kΩ, który stanowi podstawowy element pomiarowy układu. Czujnik instaluje się w rurce ochronnej w warstwie posadzki, w strefie grzewczej podłogi. Pomiar temperatury podłogi pozwala na precyzyjne sterowanie systemem ogrzewania i zabezpieczenie posadzki przed nadmiernym nagrzaniem.

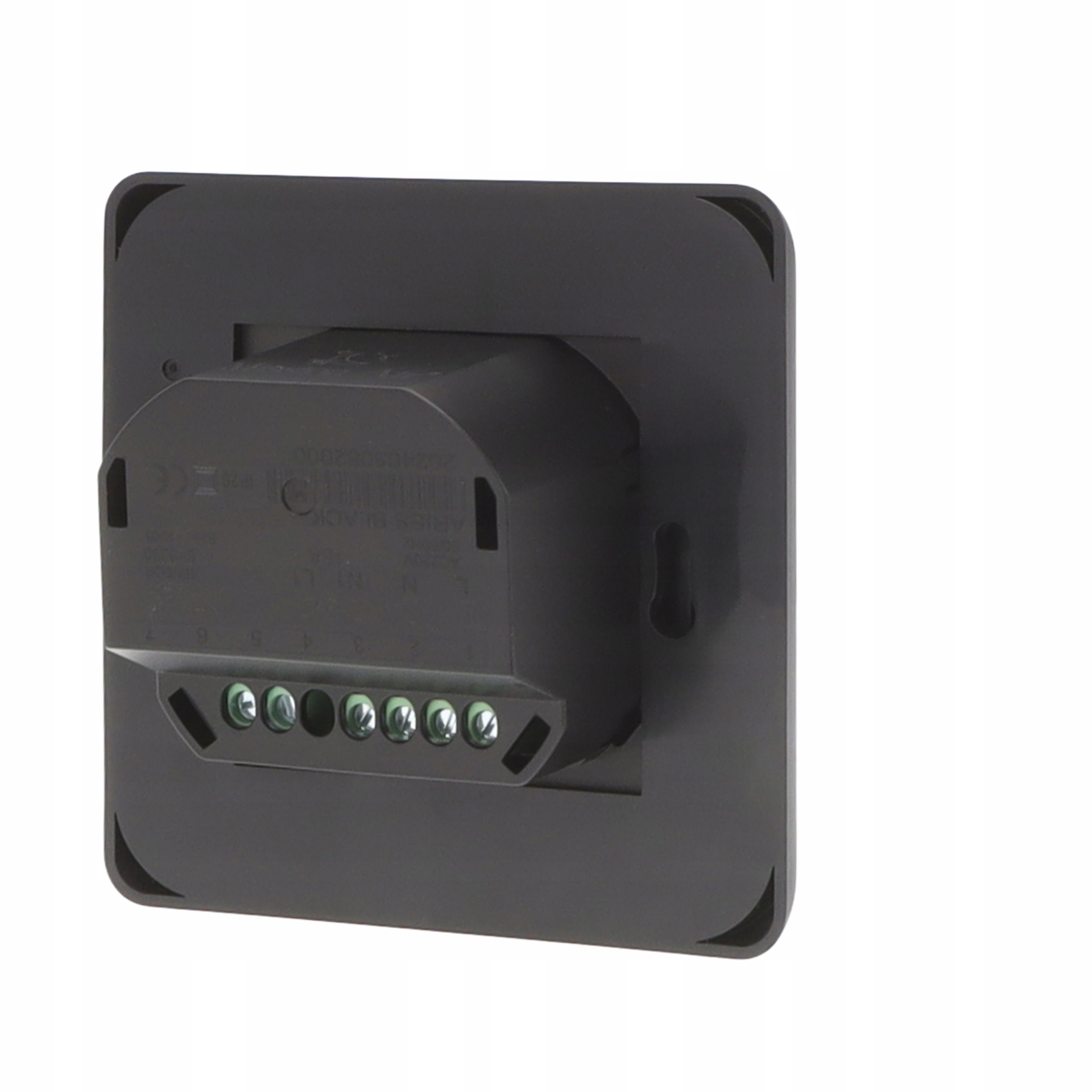

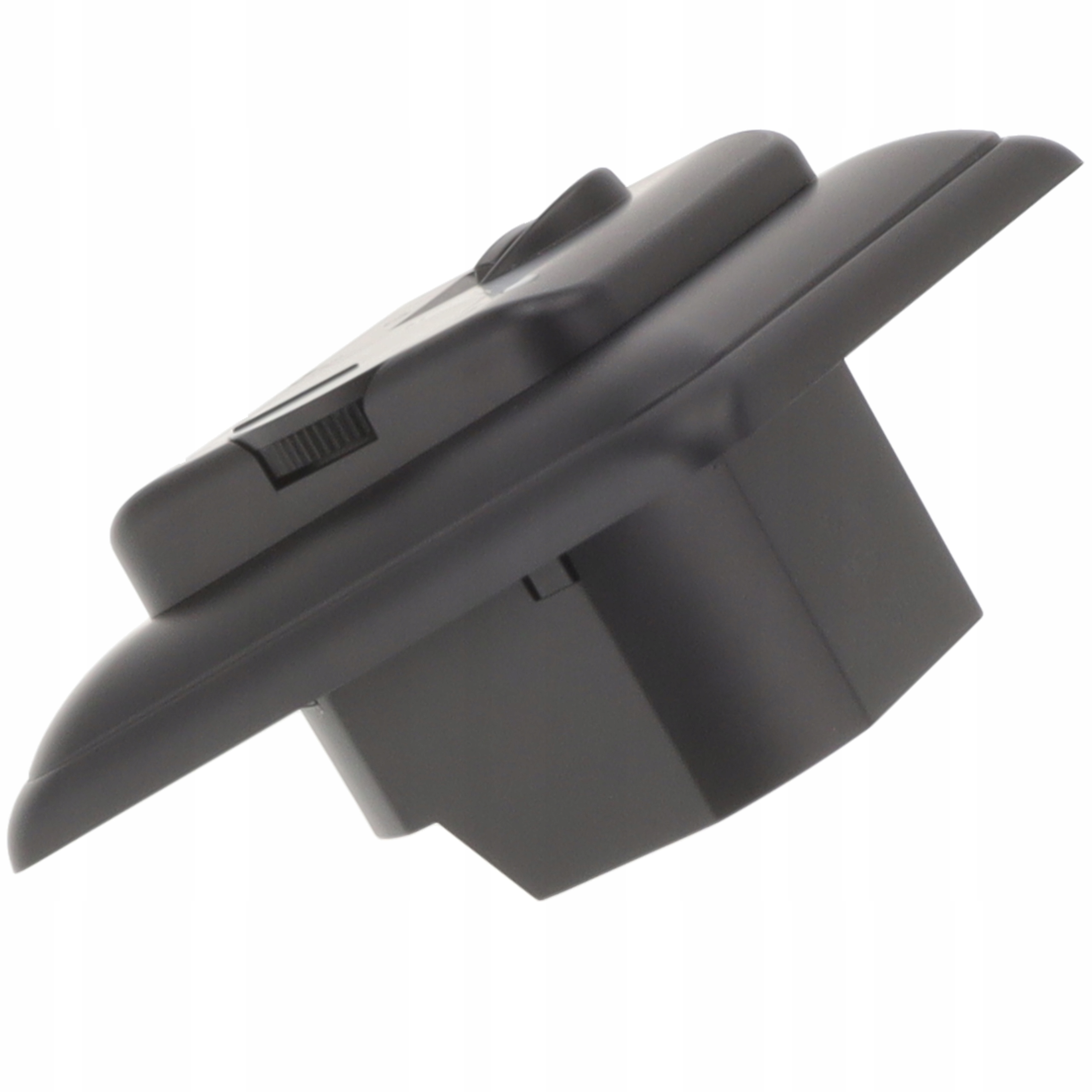

Konstrukcja i montaż

Obudowa regulatora przystosowana jest do montażu podtynkowego w typowej puszce instalacyjnej o średnicy 60 mm. Stopień ochrony IP20 umożliwia instalację w pomieszczeniach suchych, zgodnie z obowiązującymi przepisami. Szerokość i wysokość urządzenia wynosi około 86 mm, a głębokość około 23 mm, co ułatwia zabudowę w standardowych systemach osprzętu elektrycznego.

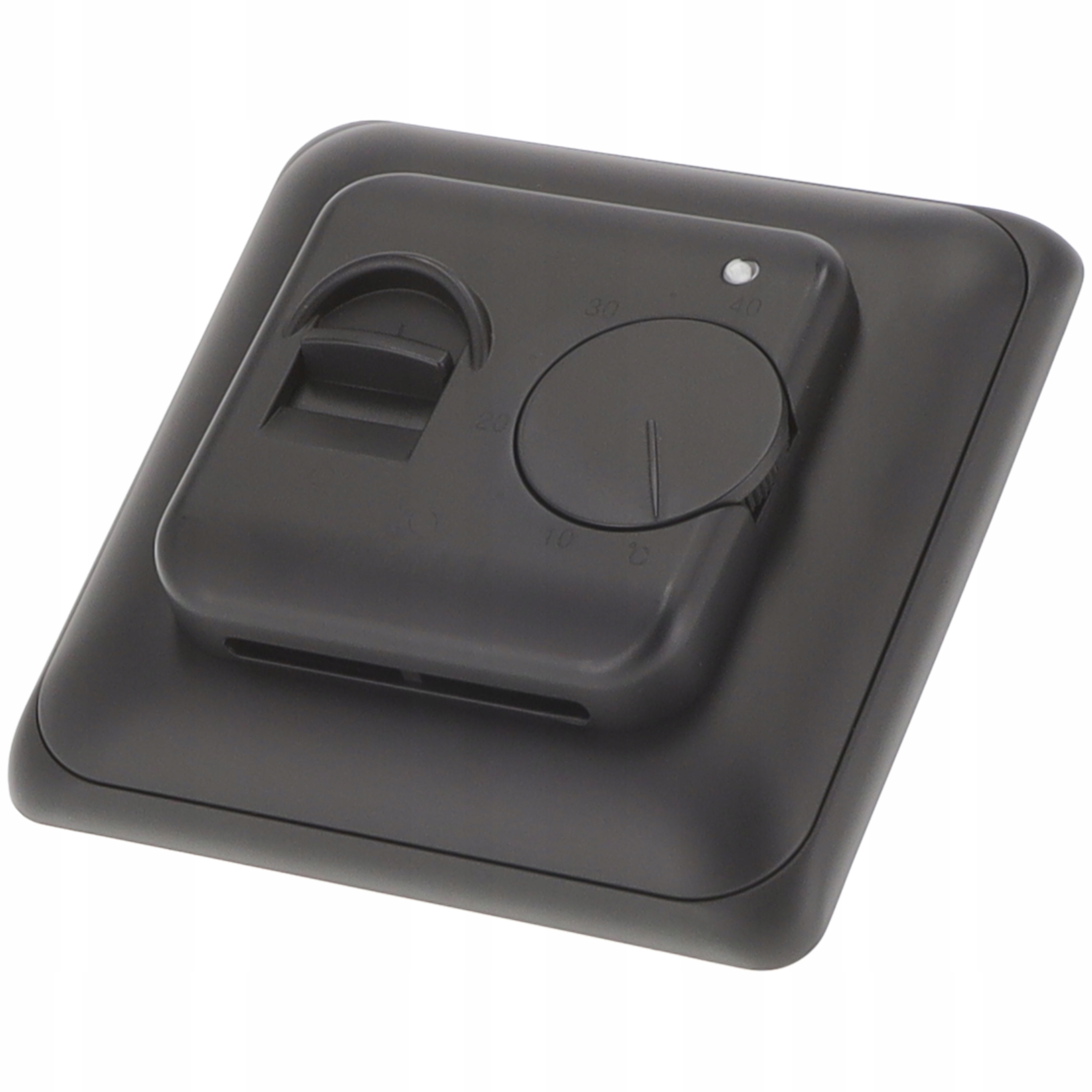

Obsługa i sygnalizacja

Obsługa regulatora odbywa się za pomocą pokrętła, które służy do płynnego ustawiania żądanej temperatury. Przełącznik włącz/wyłącz umożliwia szybkie odłączenie ogrzewania bez zmiany nastawy. Dioda LED sygnalizuje aktualny stan pracy, świecąc podczas załączenia obwodu grzewczego do momentu osiągnięcia ustawionej temperatury podłogi.
